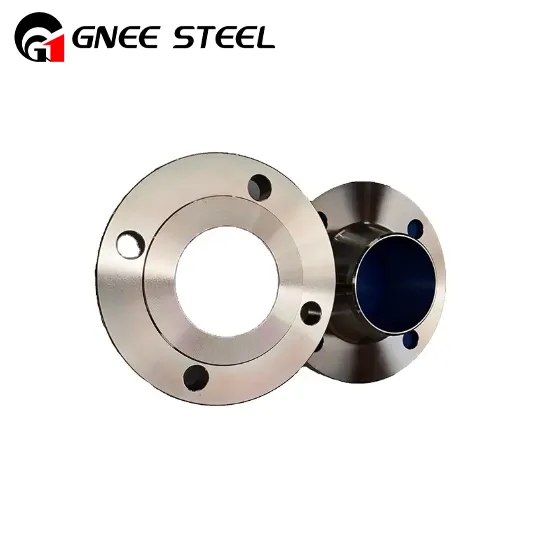

Kołnierze do spawania gniazdowego

Kołnierze do spawania gniazdowego są małymi częściami narzędzia i dlatego są stosowane w mniejszych pojemnikach na rury. Można je łatwo umieścić w końcówce rury. Kołnierze do spawania gniazdowego wymagają stosowania spoin pachwinowych w górnej części rury. Ma to na celu ich ukrycie. Kołnierze do spawania gniazdowego mają wiele powierzchni, które można wykorzystać zgodnie z potrzebami użytkownika.

Wyślij zapytanie

Czatuj teraz

Jako wiodący dostawca i producent w Chinach, GNEE Steel dostarcza-opłacalne produkty ze stopów na bazie niklu-.

Wyślij e-mail-:ss@gneesteel.com
Tel:+8615824687445

Wprowadzenie produktów

Kołnierze do spawania kielichowego łączone są z rurami za pomocą spoiny kielichowej o pojedynczym kącie, wykonanej na zewnątrz kołnierza stalowego. Zgodnie z ASME B31.1, aby zastosować kołnierz do przyspawania kielichowego do przemysłowych połączeń kołnierzowych, rurę należy najpierw zamontować w kielichu kołnierza aż do dolnej części kołnierza, a także podnieść ją o 1,6 mm i na koniec zespawać . Kołnierze do spawania gniazdowego stosowane są w rurociągach wysokociśnieniowych i o małych średnicach, które nie przepuszczają dużej ilości ostrych płynów.

Standardowe specyfikacje kołnierzy do spawania gniazdowego

Nazwa produktu	Kołnierze do spawania gniazdowego\|Kołnierze SW\|Kołnierze SWRF
Zakres rozmiarów	1/2″ (15 NB) do 48″ (1200NB)
Klasa/ciśnienie znamionowe	150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 itp.
Normy / Wymiary	ANSI/ASME B16.5, B16.47 Seria A i B, B16.48, BS4504, BS 10, EN-1092, DIN, BS, GOST, MSS SP-44, ISO70051, JISB2220, BS 1560-3.1, API7S-15, API7S-43, API605
Typy powierzchni kołnierzy / typ połączenia	Kołnierz z płaską powierzchnią czołową (FF), kołnierz z podwyższoną powierzchnią czołową (RF), kołnierze z przegubem pierścieniowym (RTJ), kołnierze z przegubem zakładkowym, kołnierz zewnętrzny i żeński (M&F), duży i mały kołnierz z wpustem i wpustem (T&G)
Wymiary	ANSI B16.5, ANSI B16.47 seria A i B, ASA, API-605, MSS SP44, AWWA, rysunki niestandardowe
Projekt niestandardowy	Według twojego rysunku\|AS, BS, ANSI, DIN, JIS\|Konfiguracje równe i redukujące
Certyfikaty testów materiałowych (MTC)	Zgodnie z EN 10204 3.2 i EN 10204 3.1, Certyfikaty testowe potwierdzające NACE MR0175, NACE MR0103
Certyfikaty testowe	100% raport z testu radiograficznego, EN 10204/3.1B, certyfikat surowców, raport z kontroli strony trzeciej itp.
Testy	Hydrostatyczna maszyna testująca, spektrograf z bezpośrednim odczytem, defektoskop transsoniczny UI, detektor promieni rentgenowskich, detektor cząstek magnetycznych
Sprzęt / Maszyny	Prasa, maszyna pchająca, maszyna do gięcia, maszyna do piaskowania, elektryczna maszyna do fazowania itp.
Powłoka	Farba antykorozyjna, czarna farba olejna, żółta przezroczysta, ocynkowana, cynkowana ogniowo i zimno
Pochodzenie	Chiny
Aplikacje/wykorzystanie	Offshore, pola naftowe, przemysł stoczniowy, systemy wodne, gaz ziemny, projekty rurociągów, energia elektryczna itp.

Nickel Hastelloy Socket Weld Flange

Specyfikacje gatunków kołnierzy do spawania gniazdowego

Kołnierze z podwyższoną powierzchnią czołową do spawania ze stali nierdzewnej
Norma	ASTM A182, A240
Klas	F 304, 304L, 304H, 316, 316Ti, 316H, 316L, 316LN, 309S, 309H, 310S, 310H,317, 317L, 321, 321H, 347, 347H, 201, 202, 904L

Kołnierze z podwyższoną powierzchnią czołową do spawania ze stali węglowej
Norma	ASTM A105
Klas	gr. F42,46,52,56,60,65,70

Kołnierze z podwyższoną powierzchnią czołową do spawania ze stali stopowej
Norma	ASTM A182
Klas	F1,F5,F9,F11,F22,F91

Kołnierze z podwyższoną powierzchnią czołową do spawania ze stopu niklu
Standard	ASTM SB564, SB160% 2c SB472% 2c SB162
Klas	Nikiel 200 (nr UNS N02200), Nikiel 201 (nr UNS N02201), Monel 400 (nr UNS N04400), Monel 500 (nr UNS N05500), Inconel 800 (nr UNS N08800), Inconel 825 (nr UNS N08825), Inconel 600 (nr UNS N06600), Inconel 625 (nr UNS N06625), Inconel 601 (nr UNS N06601), Hastelloy C 276 (nr UNS N10276), Stop 20 (nr UNS N08020),

Kołnierze z podwyższoną powierzchnią czołową ze stopu miedzi, spawane
Norma	ASTM SB 61, SB62, SB151, SB152
Klas	nr UNS C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), nr UNS C 10100, 10200, 10300, 10800, 12000, 12200,

Kołnierze ze stali duplex, wsuwane, z podwyższoną powierzchnią czołową
Standard	ASTM A182, A240
Klas	UNS F 44, F 45, F51, F 53, F 55, F 60, F 61
