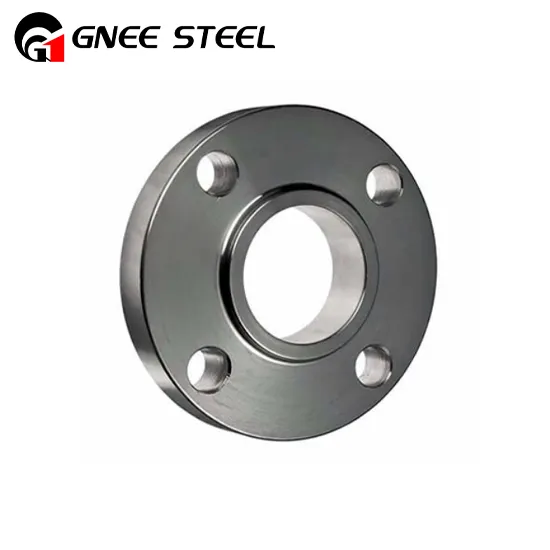

Kołnierze wsuwane (SO) to rodzaj kołnierzy, które mają płaską powierzchnię na powierzchni uszczelniającej i są zwykle stosowane w zastosowaniach niskociśnieniowych. Nazywa się je „wsuwanymi”, ponieważ można je łatwo nasunąć na koniec rury lub kształtki, a następnie przyspawać. Mają także wywierconą średnicę wewnętrzną odpowiadającą średnicy zewnętrznej rury, co pozwala na płynny przepływ płynów lub gazów.
| Rodzaj produktu | Nasuwany kołnierz rurowy, kołnierze nasuwane ASME 16.5 / kołnierze SORF |
|---|---|
| Rozmiar | ½" (15 NB) do 48" (1200NB) |
| Klasa | 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, norma DIN ND-6,10, 16, 25, 40 itd. |
| Kołnierze wsuwane ze stali nierdzewnej | ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L |
| Kołnierze ślizgowe ze stali węglowej | ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70 |
| Kołnierze ślizgowe ze stali stopowej | ASTM/ASME A/SA 182 i A 387 F1, F5, F9, F11, F12, F22, F91 |
| Kołnierze ślizgowe ze stali dupleksowej | ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 |
| Specjalizować | Jak na rysunku |
| Norma | ANSI: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48, JIS,DIN,BS4504,SABS1123,EN1092-1, UNI,AS2129,GOST-12820 DIN: DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673 BS: BS4504, BS4504, BS1560, BS10 |
| Typ połączenia/typ czoła kołnierza | Złącze pierścieniowe, powierzchnia stawu zakładkowego, powierzchnia wypukła, powierzchnia płaska, duża końcówka męsko-żeńska, mała końcówka męsko-żeńska, duży pióro i wpust, mały pióro i wpust |
Rodzaje kołnierzy nasuwanych i ich zastosowania
Istnieją dwa główne typy kołnierzy nasuwanych, każdy zaprojektowany w celu spełnienia określonych wymagań i zastosowań w systemach rurociągów:
Standardowe kołnierze wsuwane
Kołnierze nasuwane standardowe lub z podwyższoną powierzchnią mają podwyższoną powierzchnię na powierzchni uszczelniającej. Ta cecha zapewnia platformę dla uszczelki, zapewniając niezawodne uszczelnienie pomiędzy kołnierzem a sąsiadującą rurą lub kształtką. W rezultacie doskonale nadają się do zastosowań niskociśnieniowych, gdzie siły dokręcania śrub mogą wystarczająco ścisnąć uszczelkę, aby zapobiec wyciekom.
Kołnierze wsuwane z przegubem zakładkowym
Kołnierze nasuwane z połączeniami zakładkowymi mają płaską powierzchnię i oddzielny kołnierz wsporczy. Kołnierz wsporczy nasuwa się na koniec rury i wyrównuje z króćcem złącza zakładkowego, który następnie łączy się z rurą. Taka konstrukcja umożliwia ruch obrotowy, zapewniając elastyczność ustawienia podczas instalacji lub konserwacji. Są często stosowane w systemach wymagających częstego demontażu, rozszerzalności cieplnej lub skurczu.
Zastosowanie kołnierzy wsuwanych
Kołnierze przesuwne są powszechnie stosowane w następujących zastosowaniach:
Zastosowania niskociśnieniowe:Kołnierze ślizgowe są szeroko stosowane w zastosowaniach niskociśnieniowych, takich jak rurociągi wodne i gazowe, gdzie ciśnienie nie przekracza 300 psi.
Zakłady Chemiczne i Petrochemiczne:Kołnierze ślizgowe są powszechne w zakładach chemicznych i petrochemicznych, gdzie łączą systemy rurociągów i sprzęt.
Systemy HVAC:Kołnierze ślizgowe są powszechne w systemach HVAC (ogrzewanie, wentylacja i klimatyzacja), gdzie służą do łączenia kanałów i rurociągów.
Stacje uzdatniania wody:Kołnierze ślizgowe znajdują zastosowanie w stacjach uzdatniania wody, które łączą systemy rurociągów i urządzenia.
Przemysł spożywczy i napojów:Kołnierze ślizgowe są szeroko stosowane w przemyśle spożywczym i napojów, gdzie służą do łączenia systemów rurociągów i sprzętu.
Zalety kołnierza wsuwanego
- Niższy koszt instalacji
- Łatwiejsze dopasowanie do innych części podczas instalacji
- Lepsze zapobieganie wyciekom
- Spawanie wewnątrz i na zewnątrz kołnierza
- Krótszy czas dokładnego cięcia rur
- Ponieważ rura ślizga się po kołnierzu, jest kompatybilna z dolną piastą na kołnierzu ślizgowym
Pakowanie i wysyłka
