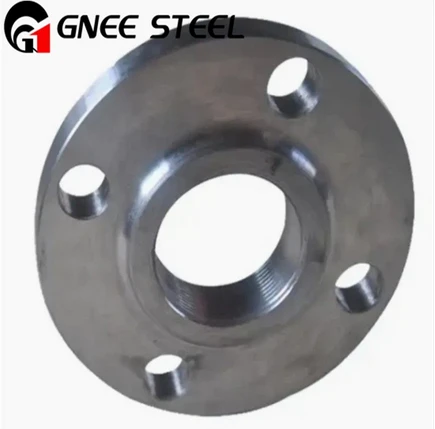

Jakie są obowiązujące specyfikacje ASTM i ASME dla kołnierzy rurowych Hastelloy C-276 i czym różnią się one od standardowych specyfikacji kołnierzy ze stali węglowej?

1. P: Jakie są obowiązujące specyfikacje ASTM i ASME dla kołnierzy rurowych Hastelloy C-276 i czym różnią się one od standardowych specyfikacji kołnierzy ze stali węglowej?

Odp.: Kołnierze rurowe Hastelloy C-276 są produkowane zgodnie z ASTM B564 (kołnierze z kutego stopu niklu) i wymiarowane zgodnie z ASME B16.5 (dla kołnierzy rur) lub ASME B16.47 (dla kołnierzy o dużej średnicy). Istnieją jednak zasadnicze różnice w wymaganiach specyfikacji w porównaniu z kołnierzami ze stali węglowej.

Obowiązujące specyfikacje:

Kluczowe różnice w stosunku do kołnierzy ze stali węglowej (ASTM A105/A182):

1. Wymogi dotyczące identyfikowalności:

Stal węglowa: Identyfikowalność cieplna jest standardem, ale nie zawsze wymagana w przypadku każdego elementu.

C-276: 100% pozytywna identyfikacja materiału (PMI) to standard branżowy. Każdy kołnierz musi zostać sprawdzony pod kątem składu chemicznego, zwłaszcza molibdenu (15–17%) i chromu (14,5–16,5%). Podrabiane kołnierze C-276 (niska zawartość Mo) spowodowały katastrofalne awarie w terenie.

2. Obróbka cieplna:

Stal węglowa: Normalizowana lub wyżarzana. Dozwolone chłodzenie powietrzem.

C-276: Wyżarzanie w temperaturze 1120–1150 stopni, a następnie szybkie hartowanie w wodzie. Chłodzenie powietrzem jest zabronione. Certyfikacja musi obejmować wykresy obróbki cieplnej i zapisy dotyczące hartowania.

3. Oznaczenie:

Stal węglowa: ASTM A105, rozmiar, klasa ciśnienia.

C-276: ASTM B564, UNS N10276, liczba cieplna, klasa ciśnienia, pieczęć producenta. Certyfikat próby udarności, jeśli jest wymagany w przypadku pracy w niskich temperaturach.

4. Testowanie:

Stal węglowa: Test hydrostatyczny zmontowanego złącza.

C-276: Test hydrostatyczny z opcjonalną pozytywną identyfikacją materiału, badanie ultradźwiękowe (ASTM A388) i badanie penetracyjne powierzchni uszczelniających.

5. Standardy wymiarowe:

ASME B16.5 dotyczy w równym stopniu kołnierzy C-276 i stali węglowej. Jednakże kołnierze C-276 są często wyposażone w podwyższoną powierzchnię czołową o wartości 125–250 Ra, a nie 125–500 Ra typową dla stali węglowej. Gładsze wykończenia poprawiają uszczelnienie uszczelki za pomocą PTFE i grafitu ekspandowanego.

Ważna uwaga: niektórzy dostawcy oferują kołnierze C-276 wykonane maszynowo z płyty C-276 (ASTM B575). Choć dopuszczalne w przypadku niekodowanych zastosowań niskociśnieniowych, sekcja VIII, dział 1 ASME, wymaga kutych kołnierzy (SB-564) dla klasy ciśnienia 150# i wyższej. Kołnierze płytowe nie są zgodne z przepisami dotyczącymi dysz zbiorników ciśnieniowych.

---

2. P: Jakie są najważniejsze różnice pomiędzy kołnierzami-nasuwanymi, spawanymi i zaślepionymi ze stali Hastelloy C-276 do zastosowań silnie korozyjnych?

Odp.: Wybór typu kołnierza w C-276 ma znaczące konsekwencje dla odporności na korozję, trwałości zmęczeniowej, możliwości kontroli i kosztów. Każdy typ ma wyraźne zalety i ograniczenia w trudnych warunkach chemicznych.

1. Kołnierze z przyspawaną szyjką (WN):

Konstrukcja: Piasta długa stożkowa, przejście od ścianki rury do pierścienia kołnierzowego.
Wykonanie: Pojedyncza spoina doczołowa na połączeniu kołnierzowym- rury.
NDE: Możliwa pełna radiografia. Dostępny egzamin UT.

Zalety w usłudze C-276:

Brak szczelin: Gładkie przejście eliminuje obszary zastoju, w których gromadzą się chlorki.

Odporność na zmęczenie: stożkowa piasta rozkłada naprężenia zginające; niezbędne do pracy cyklicznej (reaktory wsadowe, cykle termiczne).

Możliwość kontroli: Złącze spawane jest w pełni sprawdzalne radiograficznie.

Odporność na korozję: Brak wewnętrznej szczeliny inicjującej wżery.

Wady:

Najwyższy koszt: wymaga większej masy kucia C-276.

Dłuższy czas realizacji.

2. Nasunąć-kołnierze (SO):

Konstrukcja: Rura włożona w otwór kołnierza, zespawana pachwinowo wewnątrz i na zewnątrz.
Wykonanie: Dwie spoiny pachwinowe.
NDE: Tylko badanie powierzchni (PT/MT). RT niewykonalne.

Zalety w usłudze C-276:

Niższy koszt: Mniejszy ciężar kucia, łatwiejsze wyrównanie.

Szybsza produkcja.

Wady:

Ryzyko korozji szczelinowej: Szczelina pomiędzy średnicą zewnętrzną rury a otworem kołnierza istnieje nawet po spawaniu. W przypadku chlorków szczelina ta gromadzi chlorki i inicjuje wżery.

Wrażliwość na zmęczenie: Spoiny pachwinowe mają słabą trwałość zmęczeniową pod obciążeniem cyklicznym.

Niezalecany do: Kwasu solnego, wody morskiej, podchlorynu lub jakichkolwiek strumieni procesowych-zawierających chlor.

3. Zaślepki kołnierzowe (BL):

Konstrukcja: Płyta pełna z otworami na śruby, bez otworu.
Zastosowanie: Zamykanie końcówek rurociągów, włazów, otworów rewizyjnych.

C-276 Szczególne uwagi:

Grubość: Według ASME B16.5 grubość kołnierza ślepego jest znacznie większa niż grubość szyjki spoiny. C-276 jest drogi; kołnierze zaślepiające wiążą się z wysokimi kosztami materiałów.

Ryzyko wżerów: Jeśli zostanie zainstalowana w najniższym punkcie martwej-odnogi, stojąca solanka C-276 może zainicjować wżery pomimo dużej odporności stopu na wżery. Projekt powinien unikać żaluzji montowanych od dołu.

4. Kołnierze zakładkowe (LJ):

Konstrukcja: zespół-dwuczęściowy: króciec (przyspawany do rury) + luźny kołnierz oporowy (stal węglowa lub nierdzewna).
C-276 Zastosowanie: Króciec to C-276; kołnierz podkładowy jest materiałem tańszym (pokrytym 316SS lub CS).

Zalety:

Znacząca redukcja kosztów: Kołnierz mocujący nie jest C-276.

Łatwość wyrównywania: Obrotowy kołnierz ułatwia wyrównywanie otworów na śruby.

Wady:

Dwie zwilżone szczeliny: Złącze zakładkowe z krótkim końcem ma nieodłączną szczelinę w promieniu rozszerzenia.

Nie nadaje się do: Ciężkich warunków pracy z chlorkami, pełnej próżni lub cyklicznej temperatury.

Zalecenie branżowe:

---

3. P: Jakie materiały na śruby i uszczelki są kompatybilne z kołnierzami Hastelloy C-276 i jakie istnieje ryzyko korozji galwanicznej?

Odp.: Wybór materiałów na śruby i uszczelki do kołnierzy C-276 wymaga dokładnego rozważenia kompatybilności galwanicznej, zapobiegania zatarciu i odporności chemicznej. Nieprawidłowy dobór jest główną przyczyną awarii połączenia kołnierzowego.

Materiały do ​​​​śrubowania:

1. Śruby C-276 (ASTM B446):

Kompatybilność galwaniczna: Identyczny potencjał; zerowe ryzyko galwaniczne.

Ryzyko irytujące: poważne. C-276 nitek zaciera się niemal natychmiast po dokręceniu. Obowiązkowo stosuje się środek przeciw-zatarciom (nie zawierający miedzi i chloru).

Koszt: bardzo wysoki.

Zastosowanie: Niezbędny w przypadku kołnierzy zanurzonych w płynie procesowym lub narażonych na działanie silnych oparów chlorków.

2. 316Śruby ze stali nierdzewnej L (ASTM A193 gr. B8M):

Kompatybilność galwaniczna: Dopuszczalna. C-276 jest katodowy do 316L; Anodą są śruby 316L.

Szybkość korozji: w przypadku chlorku śruby 316L korodują preferencyjnie, ale przekrój-śrub jest duży; awaria zwykle trwa latami.

Ryzyko zatarcia: umiarkowane; Nadal wymagany jest środek zapobiegający zatarciu 316L.

Koszt: umiarkowany.

Zastosowanie: Najczęściej stosowane w przypadku kołnierzy ASME B16.5 C-276 pracujących w wodzie niezanurzonej.

3. Śruby ze stali węglowej (ASTM A193 gr. B7):

Kompatybilność galwaniczna: Słaba. C-276 jest silnie katodowy w stosunku do stali węglowej. Śruby B7 będą szybko korodować w atmosferze wilgotnej lub chlorkowej.

Powłoka: wymagana powłoka cynkowa lub PTFE; uszkodzenie powłoki powoduje miejscową korozję.

Niezalecane: Do każdego środowiska korozyjnego.

4. Śruby Monel 400 (ASTM B164):

Kompatybilność galwaniczna: Doskonała. Potencjał monelu jest bliski C-276.

Ryzyko zatarcia: umiarkowane.

Koszt: wysoki, ale niższy niż C-276.

Zastosowanie: Woda morska, płuczki FGD.

Materiały uszczelek:

Krytyczne ostrzeżenie - Zanieczyszczenie chlorem:

Nigdy nie używaj chlorowanych środków-przeciwzatarciowych na śrubach kołnierzowych C-276. Resztkowy chlor wypłukuje się ze związku, rozpuszcza się w kondensacie i powoduje szybkie pękanie korozyjne naprężeniowe śrub lub piast kołnierzowych C-276. Stosuj środki przeciwzatarciowe na bazie-niezawierającej miedzi,-niklu-nie zawierającego chloru lub grafitu.

Wykończenie powierzchni kołnierza:

Norma: 125–250 Ra (ASME B16.5).

Uszczelki PTFE: 125–250 Ra optymalnie. Gładsze wykończenia (32 Ra) zwiększają przepływ na zimno.

Uszczelki spiralne: 125–250 Ra.

Wykończenia ząbkowane: Niezalecane dla C-276; koszt obróbki jest wysoki i nie jest wymagany w przypadku uszczelnień ze stopu niklu.

---

4. P: Jakie są szczególne wymagania dotyczące obróbki cieplnej kutych kołnierzy Hastelloy C-276 zgodnie z ASTM B564 i dlaczego hartowanie w wodzie jest obowiązkowe?

Odp.: ASTM B564 nakłada rygorystyczne protokoły obróbki cieplnej dla kutych kołnierzy C-276. Hartowanie w wodzie nie jest opcjonalne – jest obowiązkowe z punktu widzenia metalurgii. Brak wystarczająco szybkiego hartowania powoduje, że kołnierz jest podatny na korozję międzykrystaliczną i kruchość.

Specyfikacja obróbki cieplnej:

Dlaczego hartowanie wodą jest obowiązkowe:

1. Unikanie opadów fazowych:
Kiedy C-276 jest powoli schładzany w zakresie temperatur 850–550 stopni, wytrącają się dwie szkodliwe fazy międzymetaliczne:

Faza µ (Ni-Mo-W): usuwa molibden i wolfram z matrycy, tworząc zlokalizowane strefy podatne na ograniczenie ataku kwasu.

Faza P (Ni-Cr-Mo): zuboża chrom, zmniejszając odporność na kwasy utleniające i odporność na wżery.

Fazy ​​te powodują również kruchość kołnierza, zmniejszając udarność o 50–70%.

2. Wytrącanie węglików:
Chociaż C-276 ma bardzo niską zawartość węgla (maks. 0,01%), powolne chłodzenie nadal umożliwia wytrącanie węglików M₆C i M₂₃C₆ na granicach ziaren. Powoduje to powstawanie stref zubożonych w chrom podatnych na korozję międzykrystaliczną.

3. Przywrócenie właściwości mechanicznych:
Hartowanie wodą powoduje zatrzymanie przesyconego stałego roztworu molibdenu, chromu i wolframu w osnowie niklowej. To maksymalizuje:

Odporność na korozję.

Plastyczność (wydłużenie 45% min).

Impact toughness (Charpy V-notch typically >100 J).

Wymagania dotyczące weryfikacji:

Kołnierze ASTM B564 muszą być dostarczane z:

Certyfikat obróbki cieplnej: wykres-czasu i temperatury przedstawiający temperaturę wyżarzania rozpuszczającego i temperaturę wejścia do hartowania.

Raport z testu mechanicznego: Rozciąganie, plastyczność, wydłużenie.

Test twardości: Zwykle 85–95 HRB.

Opcjonalne badanie korozji: ASTM G28 Metoda A (wrzenie 50% H₂SO₄+Fe₂(SO₄)₃). Dopuszczalna szybkość korozji<6.0 mm/year.

Konsekwencje nieprawidłowej obróbki cieplnej:

Identyfikacja pola:
Nieprawidłowo poddane obróbce cieplnej kołnierze C-276 mogą wykazywać:

Reakcja magnetyczna: Całkowicie wyżarzony C-276 jest niemagnetyczny. Wytrącanie fazy µ indukuje słaby ferromagnetyzm.

Łatwo widoczna struktura ziaren:- nadmierne trawienie podczas przygotowywania PMI ujawnia wytrącone granice ziaren.

---

5. P: Jakie są szczególne uwagi dotyczące spawania i produkcji przy mocowaniu kołnierzy Hastelloy C-276 do rury C-276?

Odp.: Mocowanie kołnierzy C-276 do rury C-276 wymaga ścisłego przestrzegania kwalifikowanych procedur spawania. Połączenie kołnierza-z rurą jest często najbardziej obciążonym i wrażliwym na korozję miejscem w systemie rurociągów.

Metody mocowania kołnierza:

1. Spoina doczołowa kołnierza szyjkowego:

Jest to preferowana metoda w przypadku zastosowań silnie korozyjnych.

Wspólny projekt:

Skos: kąt 37,5 stopnia (ASME B16.25).

Powierzchnia korzenia: 1,5–2,0 mm.

Szczelina korzeniowa: 2,0–3,0 mm.

Proces spawania:

GTAW (TIG): Preferowane do obróbki graniowej i przejścia na gorąco.

SMAW/GMAW: Dopuszczalne w przypadku przejść wypełniających z odpowiednim wypełniaczem.

Wypełniacz metalowy:

ERNiCrMo-4 (AWS A5.14) do GTAW/GMAW.

ENiCrMo-4 (AWS A5.11) dla SMAW.

Kontrola parametrów:

2. Spawy pachwinowe-na kołnierzu:

Dopuszczalne tylko w przypadku nie-krytycznych zastosowań o niskiej-chlorku.

Projekt:

Dwie spoiny pachwinowe: wewnętrzna (OD rury do czoła kołnierza) i zewnętrzna (OD rury do piasty kołnierza).

Przygotowanie piasty: Powierzchnia kołnierza musi być pogłębiona, aby pomieścić rurę z minimalną szczeliną (<1.5 mm radial).

Ryzyko:

Często zdarza się niepełne stopienie na styku kołnierza-rury.

Szczelina pomiędzy średnicą zewnętrzną rury a otworem kołnierza pozostaje nieuszczelniona; działanie kapilarne wciąga żrącą ciecz.

3. Kołnierze do spawania gniazdowego:

Niezalecany dla C-276 w środowisku korozyjnym.

Powód:

Szczelina panewki (wg ASME B16.5, 1,5–2,5 mm) tworzy martwą-szczelinę na nogach, której nie można oczyścić ani pasywować.

Korozja szczelinowa chlorkowa inicjuje się szybko, nawet w C-276, jeśli szczelina jest szczelna i stoi w miejscu.

Krytyczne problemy spawalnicze specyficzne dla kołnierzy C-276:

1. Zanieczyszczenie:

Kołnierze C-276 są często zanieczyszczone tlenkiem żelaza z regałów przeładunkowych ze stali węglowej.

Wymaganie: Powierzchnie kołnierzy i skosy spoin muszą zostać oszlifowane do czysta dedykowanymi tarczami ściernymi C-276, a następnie odtłuszczone rozpuszczalnikiem (acetonem lub alkoholem izopropylowym).

2. Kontrola dopływu ciepła:

Piasty kołnierzowe są grubsze niż ścianki rur. Spawacze mają tendencję do zwiększania dopływu ciepła, aby osiągnąć penetrację.

Excessive heat input (>2,5 kJ/mm) powoduje wytrącanie fazy µ w piaście kołnierzowej HAZ.

Rozwiązanie: wiele przejść o niskiej-cieplności zamiast dwóch o wysokiej-cieplności.

3. Kontrola zniekształceń:

C-276 ma niską przewodność cieplną; W piaście kołnierzowej gromadzi się ciepło.

Niewspółosiowość otworów na śruby jest częstym zjawiskiem po spawaniu.

Zapobieganie: Kołnierz ze spoiną sczepną w czterech ćwiartkach za pomocą mocnych wzmocnień lub tymczasowego usztywnienia. Odczekać, aż kołnierz ostygnie<50°C between passes.

4. Badanie-po spawaniu:

5. Obróbka cieplna po-spawie:

PWHT jest zabroniony w przypadku połączeń kołnierzowych C-276.

Temperatury odprężania (550–750 stopni) mieszczą się bezpośrednio w niebezpiecznym zakresie opadów dla fazy µ i węglików. PWHT powoduje kruchość piasty kołnierzowej i niszczy odporność na korozję.

Jeśli odprężanie jest nieuniknione (np. ze względu na stabilność wymiarową), jedyną akceptowalną metodą jest wyżarzanie z pełnym przesyceniem w temperaturze 1120 stopni + hartowanie w wodzie. Jest to rzadko praktyczne w przypadku-szpul wytwarzanych na miejscu.

Najlepsze praktyki branżowe:
W przypadku krytycznych systemów rurowych C-276 zdecydowanie preferowane są fabrycznie produkowane szpule kołnierzowe z pełnym wyżarzaniem po spawaniu kołnierzy, a nie spawanie kołnierzy na miejscu.

---
