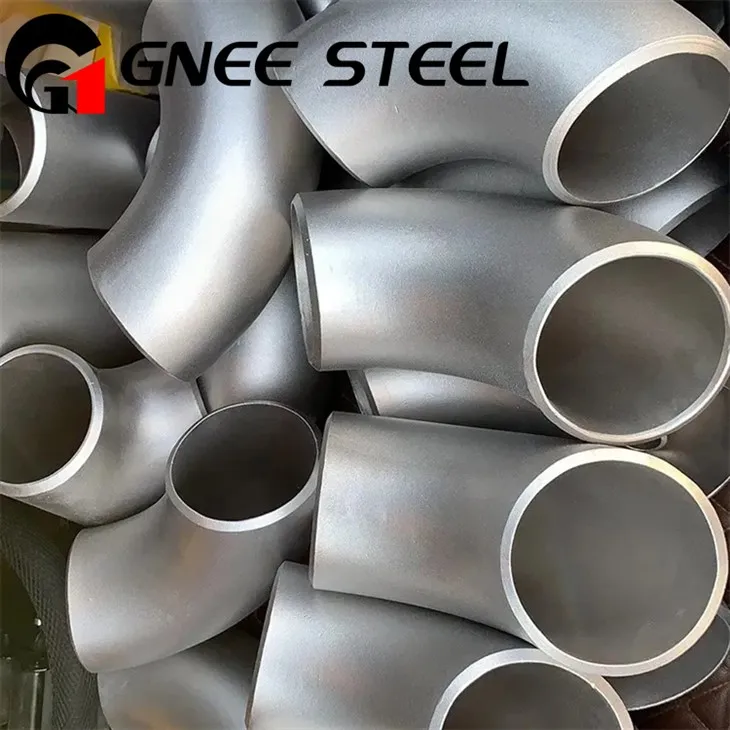

Łączniki rurowe ze stopu Inconel 600
Rura Inconel 600 ma szeroki zakres temperatur topnienia (1354 stopni -1413 stopni), co zapewnia doskonałą stabilność termiczną i idealnie nadaje się do zastosowań w ekstremalnie wysokich temperaturach, takich jak elementy pieców.
1354-1413 stopień
2470-2575 stopni F
Jako wiodący dostawca i producent w Chinach, GNEE Steel dostarcza-opłacalne produkty ze stopów na bazie niklu-.
- Wyślij e-mail-:ss@gneesteel.com
- Tel:+8615824687445
Łączniki rurowe ze stopu Inconel 600opis
Rura spawana ASTM B514 incoloy 800H dla przemysłu energetycznego
GNEE ASTM B 514 UNS NO8800 Rury spawane dla przemysłu petrochemicznego
Łączniki rurowe Inconel 600 są szeroko stosowane w wymagających zastosowaniach ze względu na ich doskonałą-wytrzymałość temperaturową i odporność na korozję zarówno w środowiskach utleniających, jak i redukujących. Kluczowe czynniki obejmują ich skład (stop niklu-chromu-żelaza), działanie w ekstremalnych temperaturach oraz różnorodność dostępnych typów, w tym kolanek, trójników i reduktorów. Chociaż łączniki rurowe z Inconel 600 są niezwykle trwałe, ich produkcja wymaga specjalistycznych narzędzi i technik, takich jak specjalistyczna obróbka skrawaniem i wyżarzanie{{7}po spawaniu, aby zapobiec naprężeniom i korozji.
Specyfikacja złączek rurowych Inconel 600
| Specyfikacja | ASTM B366, ASTM SB 366, ASTM B564, ASME SB564 |
|---|---|
| Wymiary | ANSI/ASME B16.9, B16.28, MSS-SP-43. |
| Rozmiar | ½"NB do 24″NB w rozmiarach Sch 10, 40, 80, 160, XXS. |
| Grubość | Sch Sch 10, 20, 40, STD, 60, 80, XS, 100, 120, 140, 160 Sch XXS |
| Typy | Bezszwowe / ERW / spawane / prefabrykowane |
| Oceny | Inconel 600 – UNS N06600, Inconel 601 – UNS N06601 Inconel 625 – UNS N06625 Incoloy 800 – UNS N08800, Incoloy 800H / HT – UNS N08810, Incoloy 825 – UNS N08825 |
Specyfikacja łączników rurowych ze stopu Inconel 600
Skład chemiczny złączek Inconel 600
| Element | Skład (%) |
|---|---|
| Ni | 72,0 minuty |
| Kr | 14.0 – 17.0 |
| Fe | 6.0 – 10.0 |
| C | maks. 0,15 |
| Mn | 1,00 maks |
| Si | maks. 0,50 |
| S | 0,015 maks |
| Cu | maks. 0,50 |
Właściwości mechaniczne łączników rurowych Inconel 600
| Nieruchomość | Wartość |
|---|---|
| Wytrzymałość na rozciąganie | 550 MPa (min) |
| Granica plastyczności (przesunięcie 0,2%) | 240 MPa (min) |
| Wydłużenie | 30% (min) |
| Twardość | Rockwell B 85 (maks.) |
| Zakres temperatury roboczej | Do 1093 stopni (2000 stopni F) |
Równoważne gatunki złączek UNS N06600
| STANDARD | WERKSTOFF NR. | UNS | JIS | licencjat | GOST | AFNOR | PL |
|---|---|---|---|---|---|---|---|
| Inconel 600 | 2.4816 | N06600 | NCF 600 | NA 13 | МНЖМц 28-2,5-1,5 | NC15FE11M | NiCr15Fe |
Tabela ciężarów złączek ze stopu 600
| Asortyment produktów i masy teoretyczne (kg) | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| DN | Harmonogram 10S | Harmonogram 40S | Harmonogram lat 80 | ||||||
| Łokieć 900 | Łokieć 450 | Równa koszulka | Łokieć 900 | Łokieć 450 | Równa koszulka | Łokieć 900 | Łokieć 450 | Równa koszulka | |
| 8 | 0.02 | 0.01 | 0.03 | 0.03 | 0.02 | 0.06 | 0.04 | 0.03 | 0.07 |
| 10 | 0.03 | 0.02 | 0.05 | 0.03 | 0.02 | 0.03 | 0.06 | 0.04 | 0.09 |
| 15 | 0.06 | 0.03 | 0.09 | 0.08 | 0.04 | 0.10 | 0.10 | 0.05 | 0.14 |
| 20 | 0.07 | 0.03 | 0.13 | 0.08 | 0.04 | 0.17 | 0.11 | 0.05 | 0.20 |
| 25 | 0.14 | 0.08 | 0.28 | 0.15 | 0.11 | 0.29 | 0.22 | 0.14 | 0.38 |
| 32 | 0.23 | 0.11 | 0.49 | 0.26 | 0.17 | 0.59 | 0.40 | 0.23 | 0.68 |
| 40 | 0.30 | 0.17 | 0.68 | 0.40 | 0.23 | 0.86 | 0.51 | 0.29 | 1.02 |
| 50 | 0.50 | 0.25 | 0.85 | 0.70 | 0.4 | 1.28 | 0.91 | 0.59 | 1.59 |
| 65 | 0.85 | 0.48 | 1.41 | 1.40 | 0.77 | 2.19 | 1.81 | 0.99 | 3.13 |
| 80 | 1.25 | 0.63 | 1.77 | 2.20 | 1.08 | 3.31 | 2.97 | 1.50 | 4.45 |
| 90 | 1.70 | 0.75 | 2.67 | 2.83 | 1.42 | 4.08 | 4.00 | 2.00 | 5.44 |
| 100 | 2.10 | 1.08 | 3.46 | 4.47 | 2.09 | 5.27 | 6.18 | 2.81 | 7.71 |
| 150 | 5.45 | 2.72 | 8.07 | 10.89 | 5.44 | 10.99 | 16.32 | 8.16 | 13.61 |
| 200 | 10.20 | 5.33 | 15.65 | 21.54 | 10.77 | 20.91 | 33.11 | 16.56 | 28.12 |
| 250 | 18.15 | 9.75 | 26.46 | 38.56 | 19.27 | 35.38 | 51.71 | 25.86 | 49.90 |
| 300 | 25.80 | 13.62 | 39.46 | 59.42 | 29.71 | 62.14 | 79.38 | 39.69 | 83.91 |
| Asortyment produktów i masy teoretyczne (kg) | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| DN | Harmonogram 10S | Harmonogram 40S | Harmonogram lat 80 | ||||||
| Reduktor przeciw | Reduktor Ecc | Trójnik redukcyjny | Reduktor przeciw | Reduktor Ecc | Trójnik redukcyjny | Reduktor przeciw | Reduktor Ecc | Trójnik redukcyjny | |
| 40x.25 | 0.19 | 0.19 | 0.60 | 0.26 | 0.26 | 0.76 | 0.34 | 0.34 | 0.90 |
| 50x25 | 0.28 | 0.28 | 0.73 | 0.40 | 0.40 | 1.10 | 0.54 | 0.54 | 1.37 |
| 50x40 | 0.31 | 0.31 | 0.76 | 0.45 | 0.45 | 1.15 | 0.59 | 0.59 | 1.43 |
| 80x.50 | 0.55 | 0.55 | 1.56 | 1.00 | 1.00 | 2.91 | 1.79 | 1.79 | 3.91 |
| 100x50 | 0.78 | 0.78 | 2.94 | 1.50 | 1.50 | 4.48 | 1.95 | 1.95 | 6.55 |
| 100x80 | 0.87 | 0.87 | 3.04 | 1.74 | 1.74 | 4.64 | 2.33 | 2.33 | 6.79 |
| 150x80 | 1.82 | 1.82 | 6.86 | 3.95 | 3.95 | 9.68 | 5.51 | 5.51 | 11.57 |
| 150x100 | 1.96 | 1.96 | 7.10 | 4.07 | 4.07 | 11.94 | 5.96 | 5.96 | 11.97 |
| 200x100 | 3.01 | 3.01 | 13.46 | 6.55 | 6.55 | 17.98 | 9.23 | 9.23 | 24.18 |
| 200x150 | 3.19 | 3.19 | 14.08 | 6.74 | 6.74 | 18.82 | 10.12 | 10.12 | 25.31 |
Wymiary Standard łączników ze stopu ASME SB366 600
| Nominalny rozmiar rury (cale) |
Zewnętrzna średnica rury (cale) |
Odległość od środka do końca (cale) |
|
|---|---|---|---|
| Łokcie 90o | Łokcie 45o | ||
| 1 | 1.315 | 1 1/2 | 7/8 |
| 1 1/4 | 1.660 | 1 7/8 | 1 |
| 1 1/2 | 1.900 | 2 1/4 | 1 1/8 |
| 2 | 2.375 | 3 | 1 3/8 |
| 2 1/2 | 2.875 | 3 3/4 | 1 3/4 |
| 3 | 3.5 | 4 1/2 | 2 |
| 3 1/2 | 4.0 | 5 1/4 | 2 1/4 |
| 4 | 4.5 | 6 | 2 1/2 |
| 5 | 5.563 | 7 1/2 | 3 1/8 |
| 6 | 6.625 | 9 | 3 3/4 |
| 8 | 8.625 | 12 | 5 |
| 10 | 10.750 | 15 | 6 1/4 |
Rodzaje złączek rurowych Inconel 600
Jesteśmy wiodącym dostawcą, eksporterem i dystrybutorem złączek rurowych Inconel 600, oferującym szeroką gamę gatunków i typów, aby sprostać światowym potrzebom przemysłowym.
Złączki rurowe Inconel 600
Bezszwowe łączniki rurowe Inconel 600
Kolana Inconel UNS N06600, N06601
Reduktory do spawania doczołowego Inconel 600.-
Dystrybutorzy szpul rurowych Inconel 600
Rozdzielacze kolankowe Inconel 600-
Kolana Inconel UNS N06600 45-stopnia
Trójniki DIN 2.4816, 2.4851 Inconel
Szpule redukcyjne ze spoiną doczołową Inconel 600-
Kolana o dużym promieniu ze stali Inconel 600
Szpule redukcyjne ASTM B366 Inconel 600
Łączniki rurowe-zgrzewane doczołowo Inconel 600
Złączki rurowe spawane Inconel 600
Trójniki do spawania doczołowego Inconel 600-
Kolana ze spoiną doczołową ze stali Inconel 600-
Eksporterzy złączek rurowych Inconel 600
600 dystrybutorów zaślepek do rur
Producent kolanek o dużym promieniu 90 stopni ze stali Inconel 600
DIN 2.4856, 2.4668 Trójniki poprzeczne Inconel
Kolana Inconel 600 o krótkim promieniu
Dystrybutor zaślepek końcowych 600
Złączki rurowe ASME SB366 Inconel 600
Proces produkcji łączników rurowych ze stopu Inconel 600
Gnee Steel zapewnia następujące obróbki cieplne łączników rurowych ze stopu Inconel 600: wyżarzanie, przesycanie + starzenie. Ponadto Gnee Steel zapewnia również obróbkę na gorąco i na zimno, czyli walcowanie na gorąco i ciągnienie na zimno.
Zastosowania złączek Inconel 600
Przetwarzanie chemiczne: stosowane do produkcji komponentów (rurociągów, zaworów, pomp) używanych do obsługi kwasów, związków organicznych i alkoholi w środowiskach silnie korozyjnych-o wysokiej temperaturze.
Przemysł lotniczy: używany do produkcji podstawowych elementów silników, silników odrzutowych i silników rakietowych. Stop ten jest odporny na wysokie ciśnienia i ekstremalne temperatury i jest stosowany do produkcji elementów wymagających dużej stabilności termicznej (takich jak osłony termiczne).
Elementy pieca: Stosowane do produkcji elementów narażonych na działanie wysokich temperatur, takich jak piece muflowe, komory pieców i dachy pieców. Jest niezbędnym materiałem w-procesach obróbki cieplnej w wysokiej temperaturze (wyżarzanie i hartowanie).
Elektrownie jądrowe: Ze względu na odporność na utlenianie idealnie nadaje się do produkcji elementów narażonych na intensywne promieniowanie, wysokie temperatury i środowiska korozyjne.
Zastosowania morskie: Stosowany do produkcji elementów statków (zawory, pompy, wymienniki ciepła) ze względu na jego odporność na wodę morską, organizmy morskie i inne substancje żrące.
O Gnee Steel
Gnee Steel specjalizuje się w produkcji i sprzedaży różnych stopów-na bazie niklu, w tym Nickel 201, Nickel 202, Hastelloy C-276, Hastelloy C-22, Hastelloy B, Hastelloy C-4, Inconel Alloy 600, Inconel 625, Inconel 718, Inconel X-750, Incoloy Alloy 800, Incoloy 800H/HT, Incoloy 825, Monel Alloy 400, Monel K500 i stopy wysokotemperaturowe. Produkty Gnee Steel są szeroko stosowane w przemyśle lotniczym, chemicznym, energetyce elektrycznej, motoryzacyjnej i energetyce jądrowej. Oferujemy również niestandardowe rozwiązania stopowe dostosowane do potrzeb klienta. W przypadku zapytań o ceny stopów lub niestandardowych rozwiązań ze stopów, prosimy o kontakt w celu uzyskania wyceny pod adresemss@gneesteel.com.
Popularne Tagi: złączki rurowe ze stopu inconel 600, Chiny dostawcy złączy rurowych ze stopu inconel 600, 693 Super stop, Rurki Inconel 600, Inconel 686, Rurki Inconel 690, Stop niklu 686, US N06693
