Łączniki rurowe ze stopu Incoloy 800
Rozmiary: 1/8" do 2"
Ciśnienie znamionowe: 3000 psi - 10 000 psi
Gwinty: NPT, BSPT, BSPP
1.4876 Spawane łączniki rurowe i złączki Incoloy 800
Rozmiary: od 24 do 96 cali lub niestandardowe
Ciśnienie znamionowe: 3000 psi - 10 000 psi
Gwinty: NPT, BSPT, BSPP
Jako wiodący dostawca i producent w Chinach, GNEE Steel dostarcza-opłacalne produkty ze stopów na bazie niklu-.
- Wyślij e-mail-:ss@gneesteel.com
- Tel:+8615824687445
Łączniki rurowe ze stopu Incoloy 800opis

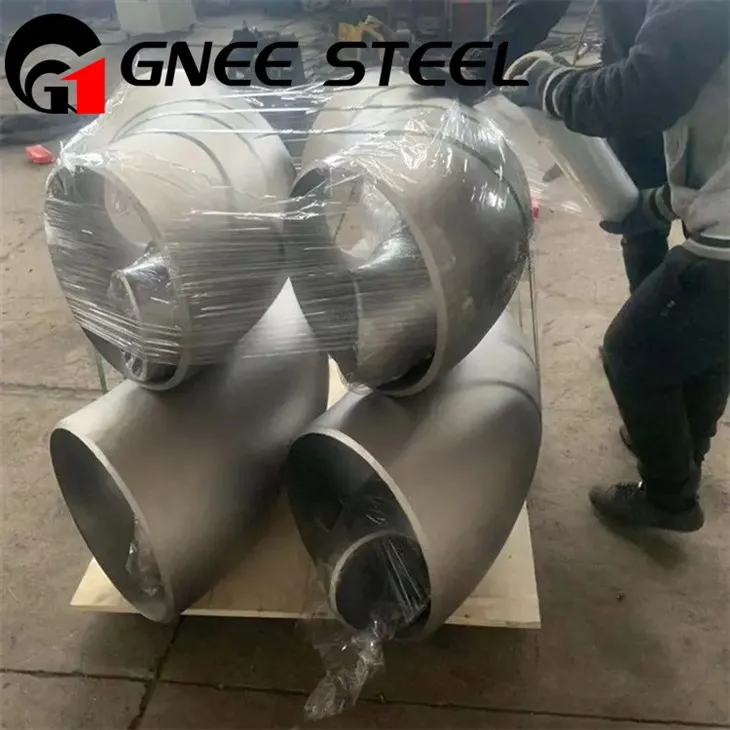

Złączki rurowe GNEE Incoloy ze stopu 800
Łączniki rurowe ze stopu Incoloy 800 to stop niklu-żelaza-chromu, znany ze swojej wyjątkowej wytrzymałości i odporności na wysokie temperatury, utlenianie i korozję. Nadają się do wymagających zastosowań w przemyśle chemicznym, petrochemicznym i piecach przemysłowych. Kluczowe kwestie obejmują różnice między różnymi gatunkami (800, 800H i 800HT), ich właściwości mechaniczne w-temperaturach oraz specyficzne właściwości dotyczące odporności na korozję, takie jak odporność na pękanie naprężeniowe chlorków.
Rodzaje i zastosowania
Incoloy 800: Nadaje się do ogólnych zastosowań-w wysokich temperaturach do około 1500 stopni F (816 stopni).
Incoloy 800H i 800HT: Odpowiednie do zastosowań wymagających doskonałej wytrzymałości na pełzanie i pękanie w wysokich temperaturach. Główna różnica polega na tym, że 800H ma wyższą zawartość węgla, podczas gdy 800HT ma wyższą zawartość aluminium i tytanu, co zwiększa jego-wytrzymałość temperaturową.
Zastosowania przemysłowe: Stosowany w piecach przemysłowych, wymiennikach ciepła i krakerach węglowodorów.
Przetwórstwo chemiczne i petrochemiczne: szeroko stosowane w tych gałęziach przemysłu ze względu na odporność na korozję i wysoką-temperaturę.
Specyfikacja złączek rurowych incoloy Alloy 800
Specyfikacja łączników rurowych ze spoiną doczołową Incoloy Alloy 800/800H/800HT
Dane techniczneASTM B366 / ASME SB366
WymiaryASME/ANSI B16.9, ASME B16.28, MSS-SP-43, MSS SP-79
Rozmiar1/8" NB DO 48" NB. (Bezszwowe i w 100%-spawane promieniowo, prefabrykowane)
TypBez szwu / spawane / wykonane
Promień zgięciaR=1D, 2D, 3D, 5D, 6D, 8D, 10D lub niestandardowe
GrubośćSch 5, Sch 10, Sch 40, Sch 80, Sch 160, Sch XXS
Stopień800 / 800H / 800HT UNS (N08800, N08810, N08811), DIN (1.4876, 1.4958, 1.4959)
Specyfikacja złączek rurowych incoloy Alloy 800
Skład chemiczny złączek rurowych Inconel 800
| Element | Inconel 800 | Inconel 800H | Inconel 800HT |
|---|---|---|---|
| Nikiel (Ni) | 30.0 – 35.0 | 30.0 – 35.0 | 30.0 – 35.0 |
| Chrom (Cr) | 19.0 – 23.0 | 19.0 – 23.0 | 19.0 – 23.0 |
| Żelazo (Fe) | Balansować | Balansować | Balansować |
| Węgiel (C) | Mniejsza lub równa 0,10 | 0.05 – 0.10 | 0.06 – 0.10 |
| Aluminium (Al) | 0.15 – 0.60 | 0.15 – 0.60 | 0.25 – 0.60 |
| Tytan (Ti) | 0.15 – 0.60 | 0.15 – 0.60 | 0.25 – 0.60 |
Właściwości mechaniczne złączek Inconel 800
| Nieruchomość | Inconel 800 | Inconel 800H | Inconel 800HT |
|---|---|---|---|
| Wytrzymałość na rozciąganie (min) | 520 MPa | 450 MPa | 500 MPa |
| Granica plastyczności (przesunięcie 0,2%) | 205 MPa | 170 MPa | 210 MPa |
| Wydłużenie (min) | 30% | 35% | 30% |
| Twardość (maks.) | Rockwella B 90 | Rockwella B 88 | Rockwella B 88 |
Różne typy złączek rurowych ze stopu incoloy 800
Szeroki asortyment złączek Inconel 800
Gnee Steel produkuje i dostarcza szeroką gamę złączek Inconel 800, aby sprostać różnorodnym potrzebom zastosowań w wielu gałęziach przemysłu. Nasze złączki są dostępne w różnych konfiguracjach, ciśnieniach znamionowych i standardach, co zapewnia niezawodne działanie w środowiskach o wysokiej-temperaturze i korozyjności.
Łączniki-do spawania doczołowego (ASME B16.9)
Zaprojektowane z myślą o bezproblemowej integracji ze spawanymi systemami rurowymi, złącza te mają gładką powierzchnię wewnętrzną, która minimalizuje opory przepływu, dzięki czemu idealnie nadają się do zastosowań wymagających wysokiego-ciśnienia i-wysokiej temperatury.
Kolana 90 stopni i 45 stopni (długi i krótki promień)
Trójniki równe i redukcyjne
Reduktory koncentryczne i mimośrodowe
Zaślepki
Końcówki
Złączki do spawania gniazdowego (ASME B16.11)
Złączki do spawania kielichowego idealnie nadają się do systemów rurociągów-o małych średnicach i pod wysokim-ciśnieniem, zapewniając solidne,-szczelne połączenie odpowiednie do zastosowań w zakładach chemicznych i elektrowniach. Łuki do spawania gniazdowego
Trójnik
Okucia pełne i pół
Czapki
Złączki gwintowane (ASME B16.11)
Złączki gwintowane zaprojektowano z myślą o łatwym montażu i demontażu w systemach nisko- i średnio-ciśnieniowych i idealnie nadają się do kompaktowych lub tymczasowych instalacji w rurociągach procesowych.
Gwintowane kolanka
Trójnik
Szpule
Buble
Tuleje
Ciśnienie-Nominalne temperatury dla bezszwowych złączek redukcyjnych ze stopu 800 (psig)
| Temperatura | Klasa ciśnienia 150 | Klasa ciśnienia 300 | |||||
|---|---|---|---|---|---|---|---|
| stopień F | stopień | ¼ – 1 cal | 1¼ – 2 cale | 2½ – 3 cale | ¼ – 1 cal | 1¼ – 2 cale | 2½ – 3 cale |
| -20 do 150 | -29 do 66 | 300 | 2000 | 1500 | 1000 | (Uwaga: w tych danych wydaje się, że oceny klasy 300 zaczynają się od 1¼ cala) | |
| 200 | 93 | 265 | 1785 | 1350 | 910 | ||
| 250 | 121 | 225 | 1575 | 1200 | 825 | ||
| 300 | 149 | 185 | 1360 | 1050 | 735 | ||
| 350 | 177 | 150 | 1150 | 900 | 650 | ||
| 400 | 204 | – | 935 | 750 | 560 | ||
| 450 | 232 | – | 725 | 600 | 475 | ||
| 500 | 260 | – | 510 | 450 | 385 | ||
| 550 | 288 | – | 300 | 300 | 300 |
Tabela tolerancji króćca Inconel 800
| Tolerancja złączek ze stopu 800 | Reduktor & Staw kolanowy Końcówka |
Łokcie I Rurowa Trójnik |
Zaślepki do rur | |||
|---|---|---|---|---|---|---|
| ASME B16.9 Normalny rozmiar rury | ID na końcu |
OD w Bevel |
Złączki ze stopu aluminium 800 Grubość ścianki T | Ponad-wszystkim Długość H |
Od środka-do-końca Wymiar A ,C ,B |
Ponad-wszystkim Długość F |
| 1/2 do 2-1/2 | +0.06 | Nie mniej niż 87,5% o nominalnej grubości |
+/- 0.06 | +/- 0.06 | +/- 0.12 | |
| -0.03 | ||||||
| 3 do 3-1/2 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.12 | |
| 4 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.12 | |
| 5 do 8 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.25 | |
| 10 do 18 | +/- 0.12 | +0.16 | +/- 0.09 | +/- 0.09 | +/- 0.25 | |
| -0.12 | ||||||
| 20 do 24 | +/- 0.19 | +0.25 | +/- 0.09 | +/- 0.09 | +/- 0.25 | |
| -0.19 | ||||||
| 26 do 30 | +/- 0.19 | +0.25 | +/- 0.19 | +/- 0.12 | +/- 0.38 | |
| -0.19 | ||||||
| 32 do 48 | +/- 0.19 | +0.25 | +/- 0.19 | +/- 0.19 | +/- 0.38 | |
| -0.19 | ||||||
O Gnee Steel
Firma Gnee Steel specjalizuje się w produkcji i sprzedaży różnych-stopów na bazie niklu, w tym Nickel 201, Nickel 202, Hastelloy C-276, Hastelloy C-22, Hastelloy B, Hastelloy C-4, Inconel Alloy 600, Inconel 625, Inconel 718, Inconel X-750, Incoloy Alloy 800, Incoloy 800H/HT, Incoloy 825, Monel Alloy 400, Monel K500 i stopy wysokotemperaturowe. Produkty Gnee Steel są szeroko stosowane w przemyśle lotniczym, chemicznym, energetyce elektrycznej, motoryzacyjnej i energetyce jądrowej. Oferujemy również niestandardowe rozwiązania stopowe dostosowane do potrzeb klienta. W przypadku zapytań o ceny stopów lub niestandardowych rozwiązań ze stopów, prosimy o kontakt w celu uzyskania wyceny pod adresemss@gneesteel.com.
Popularne Tagi: złączki rurowe ze stopu incoloy 800, Chiny dostawcy złączy rurowych ze stopu incoloy 800, Rura 801, Incoloy 825 rur, Wada stopowa Incoloy, Gol stopu Incoloy, opakowanie ze stopu incoloy, Technik stopu Incoloy
