Kołnierze do spawania Hastelloy

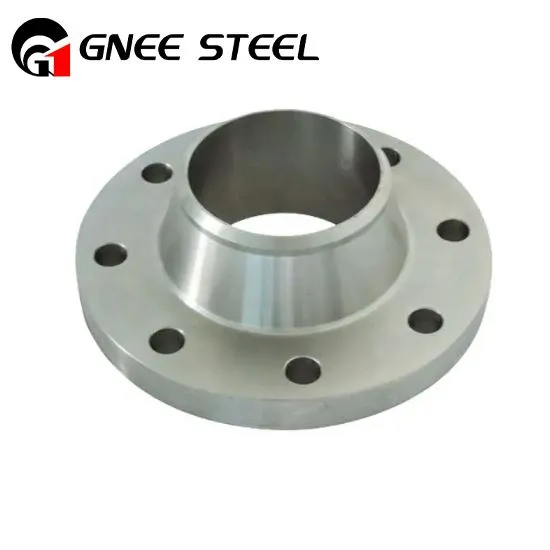

Kołnierz szyjkowy do spawania Hastelloy zawiera długą stożkową piastę, którą można połączyć poprzez nasunięcie na rurę lub złączkę. Wzmacnia rurę i łączy się z nią poprzez spawanie. Aby połączenie było prawidłowe, ważne jest, aby wewnętrzna średnica piasty odpowiadała zewnętrznej średnicy rury. Wzmacnia rurę, gdy jest stosowana w warunkach naprężeń pod wysokim ciśnieniem, a także w warunkach naprężeń w wysokiej temperaturze.

Wyślij zapytanie

Czatuj teraz

Jako wiodący dostawca i producent w Chinach, GNEE Steel dostarcza-opłacalne produkty ze stopów na bazie niklu-.

Wyślij e-mail-:ss@gneesteel.com
Tel:+8615824687445

Wprowadzenie produktów

Kołnierz z szyjką spawaną Hastelloy to kołnierz z superstopu wykonany z uznanej kombinacji niklu i chromu. Zawiera również kobalt, żelazo, mangan, krzem, węgiel i molibden, a także wolfram, wanad itp. Może zapobiegać korozji i jest odporny na lokalne uszkodzenia. Hastelloy to doskonały materiał syntetyczny, w którym zastosowano różne gatunki w celu zwiększenia odporności na ciepło i korozję.

Rozmiar kołnierzy spawanych Hastelloy

Rozmiar nominalny	Średnica zewnętrzna (OD)	Min. Grubość (T)	Średnica RF. (R)	Liczba otworów na śruby	Średnica otworów	Koło Śruby (PNE)	SO Identyfikator otworu (SB)	WN Identyfikator otworu (WB)	Śr. Baza piasty (HB)	Śr. z Hub Top (HT)	TAK LTH (SL)	WN LTH (WL)
¹⁄₂	3.50	0.38	1.38	4	0.62	2.38	0.88	0.62	1.19	0.84	0.56	1.81
³⁄₄	3.88	0.44	1.69	4	0.62	2.75	1.09	0.82	1.50	1.05	0.56	2.00
1	4.25	0.50	2.00	4	0.62	3.12	1.36	1.05	1.94	1.32	0.62	2.12
1¹⁄₄	4.62	0.56	2.50	4	0.62	3.50	1.70	1.38	2.31	1.66	0.75	2.19
1¹⁄₂	5.00	0.62	2.88	4	0.62	3.88	1.95	1.61	2.56	1.90	0.81	2.38
2	6.00	0.69	3.62	4	0.75	4.75	2.44	2.07	3.06	2.38	0.94	2.44
2¹⁄₂	7.00	0.81	4.12	4	0.75	5.50	2.94	2.47	3.56	2.88	1.06	2.69
3	7.50	0.88	5.00	4	0.75	6.00	3.57	3.07	4.25	3.50	1.12	2.69
3¹⁄₂	8.50	0.88	5.50	8	0.75	7.00	4.07	3.55	4.81	4.00	1.19	2.75
4	9.00	0.88	6.19	8	0.75	7.50	4.57	4.03	5.31	4.50	1.25	2.94
5	10.00	0.88	7.31	8	0.88	8.50	5.66	5.05	6.44	5.56	1.38	3.44
6	11.00	0.94	8.50	8	0.88	9.50	6.72	6.07	7.56	6.63	1.50	3.44
8	13.50	1.06	10.62	8	0.88	11.75	8.72	7.98	9.69	8.63	1.69	3.94
10	16.00	1.12	12.75	12	1.00	14.25	10.88	10.02	12.00	10.75	1.88	3.94
12	19.00	1.19	15.00	12	1.00	17.00	12.88	12.00	14.38	12.75	2.12	4.44
14	21.00	1.31	16.25	12	1.12	18.75	14.14	13.25	15.75	14.00	2.19	4.94
16	23.50	1.38	18.50	16	1.12	21.25	16.16	15.25	18.00	16.00	2.44	4.94
18	25.00	1.50	21.00	16	1.25	22.75	18.18	17.25	19.88	18.00	2.62	5.44
20	27.50	1.62	23.00	20	1.25	25.00	20.20	19.25	22.00	20.00	2.81	5.62
22	29.50	1.75	25.25	20	1.38	27.25	22.22	21.25	24.25	22.00	3.07	5.82
24	32.00	1.81	27.25	20	1.38	29.50	24.25	23.25	26.12	24.00	3.19	5.94

Nickel Hastelloy Weld Neck Flanges

Zastosowania kołnierzy spawanych Hastelloy

Powszechnym zastosowaniem kołnierzy szyjkowych Hastelloy jest przemysł przetwórstwa chemicznego. Są stosowane w zakładach chemicznych i rafineriach, które często przetwarzają substancje żrące, takie jak kwasy, zasady i silne chemikalia. Odporność na korozję Hastelloy w połączeniu z konstrukcją szyjki spawanej zapewnia niezawodne i szczelne połączenie, zapobiegając potencjalnym wyciekom lub zanieczyszczeniom.

Cechy kołnierzy spawanych Hastelloy:

Kołnierze te są mocniejszymi i wytrzymalszymi konstrukcjami, przydatnymi w radzeniu sobie z naprężeniami. Podtrzymuje rurę zapewniając doskonałą odporność na wysokie ciśnienie. Są wygodne w środowisku chemicznym, takim jak kwasy, sole i siarczany. W wielu zastosowaniach związanych z wodą, wodą morską i zanieczyszczoną wodą wykorzystuje się te kołnierze bez wpływu na rozkład. Kołnierze te są zabezpieczone przed utlenianiem, rdzą i wżerami.

Aplikacje:Kontrola zanieczyszczeń, Kwaśne gazy, Odsiarczanie spalin, przetwórstwo spożywcze.
